最新のオフグリッドおよび非常用電源システムには、安定した AC 変換、内蔵バッテリー充電、包括的な電気安全装置を組み合わせたハードウェアが必要です。この記事では、オールインワン インバータ充電器ハードウェアのコア機能、実際の展開シナリオ、内蔵保護メカニズム、および通信機能について説明します。これにより、システム ビルダーとエンドユーザーが遠隔地、モバイル設置、家庭用バックアップ アプリケーション向けに組み合わせた DC-AC 電力変換ユニットを選択する際の重要な基準を理解できるようになります。
多くの遠隔電源設備では、個別のインバーターと外部バッテリー充電器を調整する際に課題に直面しています。タイミングの不一致や電圧しきい値の互換性のなさにより、バッテリーの状態が低下し、システム全体の安定性が低下する可能性があるからです。3000w 純正弦波インバーター 充電器付き HK3000PCDC-AC 反転と AC-DC バッテリ充電を単一のコンパクトなシャーシ内に統合し、オフグリッド、モバイル、またはスタンバイ電源プロジェクトで複数のディスクリート電源コンポーネントを調整する複雑さを解消します。オールインワン ユニットは、配線レイアウトを合理化し、エネルギー チェーン内の障害点を削減します。これは、継続的な電力の利用が実用的に非常に重要であるキャンピングカーのセットアップ、リモート作業現場、および住宅のバックアップ構成に取り組むユーザーに明白な利点をもたらします。スタンドアロンの電源システムを組み立てる場合、ケーブルや個別のデバイスが追加されるたびに潜在的な弱点が生じるため、計画段階で統合ハードウェア アーキテクチャを慎重に検討する必要があります。
1. インバータ・充電器一体型ユニットの基礎を理解する
インバータと充電器を組み合わせたものは、ストレージベースの電力エコシステム内で 2 つの主要な役割を果たします。まず、鉛蓄電池またはリチウム電池バンク内に蓄えられた直流電流を、標準的な家庭用電気機器の仕様に適合する交流電流に変換します。第 2 に、外部 AC 電源がアクセス可能になるたびに、オンボード充電器回路がグリッドまたは発電機の電源から電力を取り出し、接続されているバッテリー パックを自動的に補充します。この二重役割設計により、ユーザーはスタンドアロンの充電器ハードウェアとインバーター モジュールを手動で切り替える必要がなくなります。
- バッテリ駆動の反転充電ワークフローと主電源駆動の充電ワークフローの間のシームレスな切り替え
- 統合された LCD パネルにより、電圧やワット数の測定値などの重要なランタイム指標を視覚化
- 補助回路の安全性を確保するために、メイン AC 入力経路に組み込まれた統合型 AC サーキット ブレーカー
- 便利な低電圧直接デバイス充電を提供する専用の USB-A および Type-C ポート

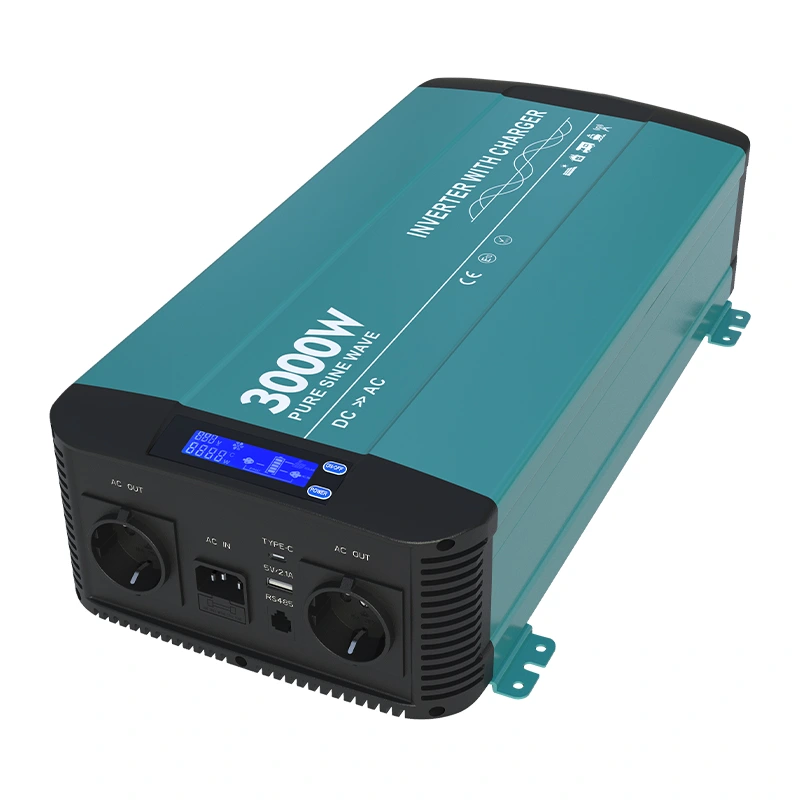

物理的な寸法と重量は、設置者にとって重要な役割を果たします。ユニットの占有面積は 489 × 252 × 118 ミリメートル、重量は 8.8 キログラムで、固定エンクロージャとモバイル エンクロージャの両方に壁掛け設置が可能です。金属ケースに統合された取り付けブラケットにより、ユーザーがユーティリティクローゼット、車のコンパートメント、または屋外の保護されたキャビネット内にハードウェアを構成するかどうかに関係なく、固体表面への安全な固定が簡単になります。換気グリルの周囲には適切な隙間を常に維持する必要があります。空気の流れが妨げられると熱保護が作動し、重い動作負荷の下で利用可能な出力容量が制限されます。
2. 出力波形の品質と現実世界の負荷の互換性
純粋な正弦波出力は、修正正弦波出力と比較して最も重要な差別化要因の 1 つとなります。全高調波歪みは 5% 未満に抑えられ、公共事業主電源から供給される波形特性を再現します。これは、精密な家庭用電化製品、誘導モーター、冷凍コンプレッサー、実験室グレードの機器を稼働させる場合に非常に重要です。モーター巻線や複雑な内部制御基板を含むデバイスは、歪んだ修正正弦波電力信号が供給されると、発熱したり、追加のノイズが発生したり、耐用年数が短くなったりすることがよくあります。
定格連続出力は 3000 ワットに達し、2 秒間隔で持続するサージ容量は 6000 ワットに達します。サージ定格は、誘導機器がモーターを回転させ始めた瞬間に発生する高い突入電流を処理します。適切なサージヘッドルームがないと、コンプレッサー、ウォーターポンプ、または洗濯機のモーターが起動サイクルを試行するたびに、インバーターが過負荷保護を作動させる可能性があります。工場で設定可能な出力電圧オプションは、100 ～ 120VAC および 200 ～ 240VAC ファミリをカバーしており、地域の電気基準に合わせて選択可能な 50Hz または 60Hz の周波数設定も含まれています。最小全負荷変換効率は 89% を記録し、ピーク動作効率は 92% まで上昇します。効率が高くなると、熱として浪費されるエネルギーが減り、パワー エレクトロニクス内部の熱損失ではなく、実際のエンドユーザー負荷に備えて蓄電池の容量が維持されます。
3000w 純正弦波インバーター 充電器付き HK3000PC入力 DC 側と AC 出力回路間の完全なガルバニック絶縁をサポートします。完全な入出力絶縁により、重要な安全層が追加され、接続されたバッテリー回路内で地絡や配線ミスが発生した場合の故障の伝播が制限されます。この絶縁機能は、結露や振動により偶発的な短絡イベントの可能性が高まる海洋環境や移動車両用途など、電気安全リスクが高い場所でシステムを構築する専門の設置業者の間で高い評価を受けています。
| パフォーマンスパラメータ | 仕様値 |
|---|---|
| 連続AC出力電力 | 3000W±5% |
| サージピーク電力持続時間 | 6000W 2秒 |
| 全高調波歪み | 5%未満 |
| 全負荷時の最小効率 | 89% |
| 最大の総合効率 | 最大92% |
3. 統合された充電システムと 3 段階のバッテリー管理
内部 AC-DC 充電器は、バルク定電流フェーズ、吸収定電圧フェーズ、フロート維持フェーズという古典的な 3 段階の充電ロジックに従います。この確立された充電プロファイルにより、鉛酸バッテリーの化学的性質に合わせて再充電サイクルが最適化されます。バルク段階では、充電器は最大許容電流を供給して、バッテリ電圧を急速に上昇させます。目標の吸収電圧しきい値に達すると、ユニットは吸収段階に移行し、充電電流が自然に下方に減少する間、安定した電圧を維持します。電流が定格充電量の約 10% に低下すると、ハードウェアはフロート段階に入り、セル プレートを過充電することなく自己放電を防ぐために、より低い維持電圧を適用します。
力率補正により、最大充電負荷下で 0.95 を超える値が得られます。強力な力率性能により、AC 電源からの無効電力の引き込みが減少し、ポータブル発電機や容量の限られた系統コンセントへの需要が緩和されます。 AC 入力は広範囲の主電圧を受け入れます。 230VAC バリアントの場合、動作 AC 入力ウィンドウは 180VAC から 260VAC までの範囲に及びます。広い入力許容値により、発電機の出力が理想的な公称値を超えてドリフトする場合でも充電器が機能し続けることができます。これは、変動する負荷条件下で動作するポータブル発電機ハードウェアで頻繁に発生します。
最大充電電流は、DC 入力電圧のバリエーションによって異なります。 12 ボルト DC モデルは最大 40 アンペアの充電出力をサポートし、24 ボルト DC バージョンは最大 20 アンペアの充電出力を提供します。システム設計者は、充電器の最大電流をバッテリーメーカーが公表している推奨充電速度と一致させる必要があります。充電電流が高すぎるとバッテリーの劣化が促進されます。逆に、充電電流が小さすぎると、再充電時間が不必要に長くなります。バッテリー バンクの容量と充電器の機能を慎重に組み合わせることで、最適な長期バッテリー サイクル寿命パフォーマンスが保証されます。
4. パワーシフト中の ATS 転送パフォーマンスとシステム継続性
内蔵の自動転送スイッチ (ATS) は、バッテリ由来の AC 電源と外部主電源の切り替えを処理します。転送時間は 16 ミリ秒未満に記録されます。一般的な家庭用電化製品のほとんどは、電源を完全にオフにすることなく、この程度の短時間の中断に耐えます。この特性により、接続された多くの負荷に対して UPS グレードに近い連続性が実現します。ユーザーは、ゼロミリ秒の転送が絶対的な動作要件となった場合、特定の高感度産業用コンピューティング ハードウェアでは、上流に追加の真のオンライン UPS ユニットが依然として必要になる可能性があることに留意する必要があります。
内部リレー ハードウェアは、物理回線スイッチング タスクを処理します。リレー定格は製品バリエーションによって異なります。110VAC 構成では 30 アンペア定格リレーが実装され、230VAC モデルでは 16 アンペア定格リレーが実装されます。主電源入力側に統合された AC 回路ブレーカーは、入力 AC 給電に過電流切断保護を提供し、リレーの安全性を強化します。停電イベント後に主電源が復旧すると、ATS ロジックは自動的に負荷を外部 AC 電源にルーティングし、同時に内部充電器回路を起動してバッテリーのエネルギーを補充します。このハンズオフ動作により、ハードウェアは人間のオペレータが系統復旧イベントに迅速に対応できない無人リモート設置に適しています。
5. 長期にわたる動作信頼性を実現する内蔵保護層
堅牢な多層保護スイートは、インバーター充電器ハードウェア自体と、接続されたバッテリーおよび負荷機器の両方を保護します。 DC 入力側の保護は、内部ヒューズによる逆極性保護、低電圧遮断、過電圧シャットダウン状態をカバーします。逆極性保護は、太いバッテリー ケーブルを接続する際の設置者の配線ミスに対する重要な防御手段となります。このような安全策がなければ、バッテリー端子を逆にすると、電力変換電子機器が瞬時に永久に破壊されてしまう可能性があります。
AC 出力側では、ユニットは短絡の発生、持続的な過負荷状況、および内部の過熱イベントに対応します。内部温度が安全な動作上限を超えると、熱保護機能がシャットダウン手順をトリガーし、コンポーネントの永久的な損傷を防ぎます。温度と負荷を調整する冷却ファンは、回転速度を動的に調整します。ファンは、負荷が高い場合または内部温度が高い場合にのみより速く回転します。軽負荷条件下ではファンの騒音が最小限に抑えられ、居住者にとって音響的な快適さが重要となる屋内住宅やキャビンの設置にとって重要な利点となります。
あらゆる保護状態が発生すると、フロントパネルの LCD ディスプレイを通じて目に見えるフィードバック信号がトリガーされ、機器のケースを開けずにトラブルシューティングが可能になります。ローカル画面から障害コードを直接読み取ることができるため、リモートの電力サイトにサービスを提供するオンサイト技術者の診断作業が迅速化されます。3000w 純正弦波インバーター 充電器付き HK3000PC単一ユニット内にさまざまな保護応答を統合し、電力システム アーキテクチャの周囲に多数の個別の外部保護モジュールを積み重ねる必要がなくなります。
6. ハードウェア通信ポートとリモート監視の可能性
RJ-11 スタイルの物理コネクタを備えた RS-485 通信ポートにより、リモート監視機能が可能になります。ユーザーはオプションで、メインのインバータ充電器シャーシから離れた位置に外部リモート LCD コントロール パネルを取り付けることができます。これは、主電源ハードウェアが地下室の保管コンパートメントまたはユーティリティ キャビネット内に設置されている一方で、オペレータが居住エリアのスペースからステータスの測定値を観察したい場合に便利であることがわかります。イーサネット接続は、より高度な監視設定のためのオプションのアップグレードとして存在します。
RS-485 バスを介して、ホスト監視システムは、バッテリ電圧、出力ワット数、動作モード フラグ、アクティブな障害インジケータなどのリアルタイム データセットを取得できます。これにより、大規模なマイクログリッド展開を構築するシステム インテグレーターにとって、ハードウェアをより高レベルのサイト監視プラットフォームに統合する道が開かれます。 RS-485 の配線方法では、長距離差動信号に関する業界のガイドラインを尊重する必要があることに留意してください。適切なケーブルの選択と接地は、近くの高電流電源導体からの電気ノイズによって引き起こされるデータの破損を防ぐのに役立ちます。
7. 適切な動作環境と機械的設置に関する注意事項
全負荷時の定格周囲温度範囲は、摂氏 0 度から摂氏プラス 40 度までです。周囲の温度が摂氏 60 度に上昇すると、ハードウェアは利用可能な出力容量を公称電力定格の 70% まで自動的に低下させます。非動作期間の保管温度範囲は、摂氏 0 度から摂氏 70 度までの範囲に及びます。耐湿性は、結露のない環境条件下で最大相対湿度 93% に達します。結露は主要な危険因子です。結露が発生する場所では、内部回路基板を乾燥した状態に保つために適切な換気を確保する必要があります。
取り付け方向はメーカーの機械図面に従う必要があります。熱い排気が自由に逃げることができるように、ファンの換気口の近くに十分な隙間を維持してください。閉じ込められた熱により温度ディレーティングが発生し、頻繁に保護シャットダウンが発生するため、専用の排気換気装置のない完全に密閉された小型キャビネット内にユニットを密閉することは避けてください。バッテリ ケーブル ゲージを選択するときは、3,000 ワットの電力レベルに関連する高い DC 側電流の大きさを常に考慮してください。ケーブルのサイズが小さすぎると、過剰な抵抗による電圧降下が発生し、配線に沿って危険な過熱点が生じます。
8. よくある技術的な質問
はい。 AC 入力回路は、適切なサイズのポータブル発電機からの出力を受け入れます。発電機の出力電圧を公表されている AC 入力動作範囲内に保ちます。発電機のサージ容量に注意してください。発電機の連続ワット定格は、最大充電と発電機の端子に同時に適用される補助 AC 負荷を余裕で超える必要があります。極端な電圧変動を伴う低品質のジェネレータ出力は、内部の保護応答を引き起こす可能性があります。
ネイティブの 3 段階バルク吸収フロート充電曲線は、もともと浸水式、AGM およびゲルタイプの鉛酸バッテリー バンク向けに設計されました。リチウムイオン電池アセンブリを導入する場合、ユーザーは充電器の電圧設定値に対する電池管理システムの互換性を確認する必要があります。一部のリチウム パックでは、充電プロファイルを変更する必要があります。このようなシナリオでは、外部の専用バッテリー充電器ハードウェアが必要になる場合があります。
ユニット内には逆極性ヒューズが内蔵されていますが、業界のベストプラクティスでは、バッテリー端子から物理的に短い距離にあるバッテリーの正極導体に高電流定格ヒューズを直接取り付けることを強く推奨しています。この外部ヒューズは、インバータ充電器の筐体外部で致命的な短絡が発生した場合に、バッテリ ケーブル自体を保護します。
ガルバニック絶縁により、バッテリーの DC 回路と AC 出力回路が電気的に分離されます。これにより、地絡事故時のドメイン間の故障電流の流れが抑制され、モバイルおよび海洋設備内の安全性が向上し、バッテリーバンクと接続された AC 側デバイスの間の一部のカテゴリーの電気ノイズ結合が軽減されます。
9. システムインテグレータ向けの最終的な考え
オールインワン インバータ充電器ハードウェアは、反転、バッテリ充電、自動転送スイッチング、および複数の保護機能を 1 つのシャーシに統合することにより、多くのオフグリッドおよびバックアップ電源システムの構築を合理化します。電力変換ハードウェアを評価するときは、連続的なワット率の数値だけを考慮してはいけません。サージ処理能力、波形の純度、内蔵保護機能の完全性、転送スイッチのタイミング、利用可能なモニタリング インターフェイスを評価するには時間がかかります。これらの各仕様は、現実世界のシステムの信頼性を日々形作ります。
すべての電力システム プロジェクトは、徹底した負荷監査から始まります。バッテリーバンクとインバーター充電器の組み合わせを選択する前に、動作が予想されるすべての家電製品の消費ワット数を文書化し、大きな起動突入電流を伴う誘導負荷に注意し、許容可能なバッテリー放電深さの制限を定義します。綿密な事前計画により、ハードウェアの設置完了後の運用上のイライラを防ぎます。3000w 純正弦波インバーター 充電器付き HK3000PC3,000 ワットの連続出力を必要とすると同時に、個別の電源システムコンポーネントのパッチワークコレクションを組み立てることなく、統合された充電機能を必要とするプロジェクトに最適です。
このハードウェアの背後にあるプロレベルの製造の背景については、次のサイトで公開されているリソースを参照してください。寧波高順新エネルギー有限公司.エンジニアリング文書、寸法図、および完全な仕様シートは、システム設計を準備する技術評価者にさらなる深みを提供します。
